多管路分流座 ( 大流量型 )
產品名稱 : 多管路分流座 ( 大流量型 )
型號 : AL-Series
產品描述
大鋁條
配管用鋁條
提供特殊規格

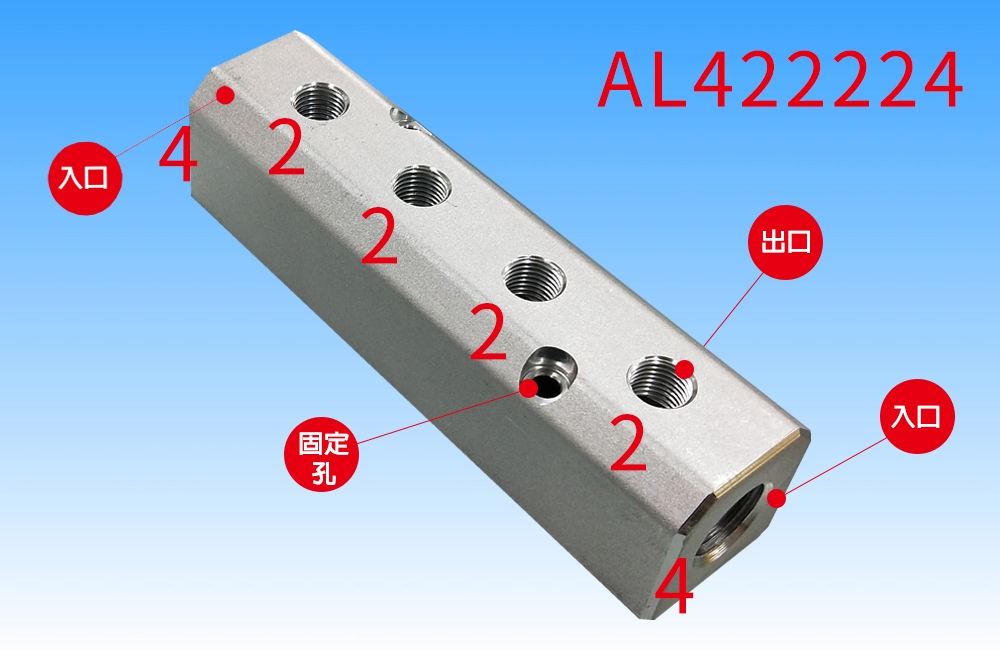

-series-1000x650.jpg)
點小圖放大圖
產品介紹
管路分流座
|
|||||
|
技術資料
|
|||||
|
材質
|
鋁
|
||||
|
最高操作壓力
|
15 kgf/ cm²
|
||||
|
最大耐壓
|
20 kgf/ cm²
|
||||
|
耐溫範圍
|
-20 - 80°C
|
||||
|
入口尺寸
|
1/2" PTF(標規)、3/4" PTF
|
||||
|
出口尺寸
|
1/4" PTF(標規)、3/8" PFT、1/2" PTF
|
||||
|
固定孔尺寸
|
Ø6 深度34mm
|
||||
|
訂購資訊
|
|||||
|
型號
|
形式說明
|
加工孔數
|
高(mm)
|
長(mm)
|
寬(mm)
|
|
AL4224
|
方形直二通
|
入口：2
出口：2 固定孔：2 |
40
|
40
|
85
|
|
AL42224
|
方形直三通
|
入口：2
出口：3 固定孔：2 |
120
|
||
|
AL422224
|
方形直四通
|
入口：2
出口：4 固定孔：2 |
155
|
||
|
AL4222224
|
方形直五通
|
入口：2
出口：5 固定孔：2 |
190
|
||
|
AL42222224
|
方形直六通
|
入口：2
出口：6 固定孔：2 |
225
|
||
|
AL422222224
|
方形直七通
|
入口：2
出口：7 固定孔：2 |
260
|
||
|
AL4222222224
|
方形直八通
|
入口：2
出口：8 固定孔：2 |
295
|
||
|
AL42222222224
|
方形直九通
|
入口：2
出口：9 固定孔：2 |
330
|
||
